Rhigo elektrisch zakraam

Uniek concept

Ons elektrisch verticaal schuivende raam (EVS) bestaat uit een aluminium raamkozijn met daarin twee aluminium raamdelen: een vast gedeelte onder en een beweegbaar deel erboven.

Beide delen zijn voorzien van isolerend glas. Als het bovenste raamdeel naar omlaag beweegt, staat het in de maximaal geopende stand op gelijke hoogte met de bovenrand van het niet schuifbare raamgedeelte. Op die manier ontstaat er een glazen balustrade.

De mogelijkheid bestaat om op deze balustrade een vensterbank aan te brengen zodat iemand met de onderarmen daarop steunend heel comfortabel uit het raam kan kijken en van de frisse lucht kan genieten. De vensterbank kan worden bekleed met vinyl of fineer voor nog wat meer comfort.

Het omlaag schuivende deel van het raam wordt door een ingenieuze spindelconstructie aangedreven. Door de toepassing van spindels is de op- en neergaande beweging van het raam stabieler en kan het raam niet vastlopen als gevolg van zwakte in een kabel of lint bevestiging. Zo ontstaat een veilige en betrouwbare manier om het raam te openen en te sluiten.

Daarnaast zorgt de spindelaandrijving voor een vrijwel geluidloze werking van het raam wat bijvoorbeeld aan boord van passagiersschepen een groot voordeel is. Niets is vervelender dan in je slaap gestoord te worden door het geluid van een raam dat in een naastgelegen hut open of dicht wordt gedaan.

Elektrische zakramen

Veiligheid voorop

In tegenstelling tot andere verticaal schuivende ramen is ons raam uitgerust met een anti-knelbeveiliging die de beweging van het raam stopt en zelfs enkele millimeters omkeert als er zich iets tussen de boven- en onderkant bevindt. Afknellen van een vinger of een hand is uitgesloten. Het raam kan dus veilig worden bediend.

Als optie is het raam uit te voeren met een kinderslot zodat die het raam niet als een speeltje kunnen gaan gebruiken. Van buitenaf is het raam absoluut inbraakvrij: de spindels aan de beide zijkanten maken het onmogelijk het raam met geweld open te schuiven.

Compacte besturing

Het verticale schuivende raam heeft als groot voordeel dat er geen aparte technische ruimte (kast of doos) boven het raam nodig is om bijvoorbeeld een buismotor of katrollen weg te werken. De gehele aansturing bevindt zich binnenin de omlijsting (het buitenste kader) van het raam en wordt door middel van software aangestuurd. Dit maakt de gehele constructie compacter en in geval van storingen gemakkelijk toegankelijk. In het buitenkader bevinden zich ook de twee zelfremmende motoren die de spindels aandrijven waardoor het raamdeel omhoog of omlaag schuift.

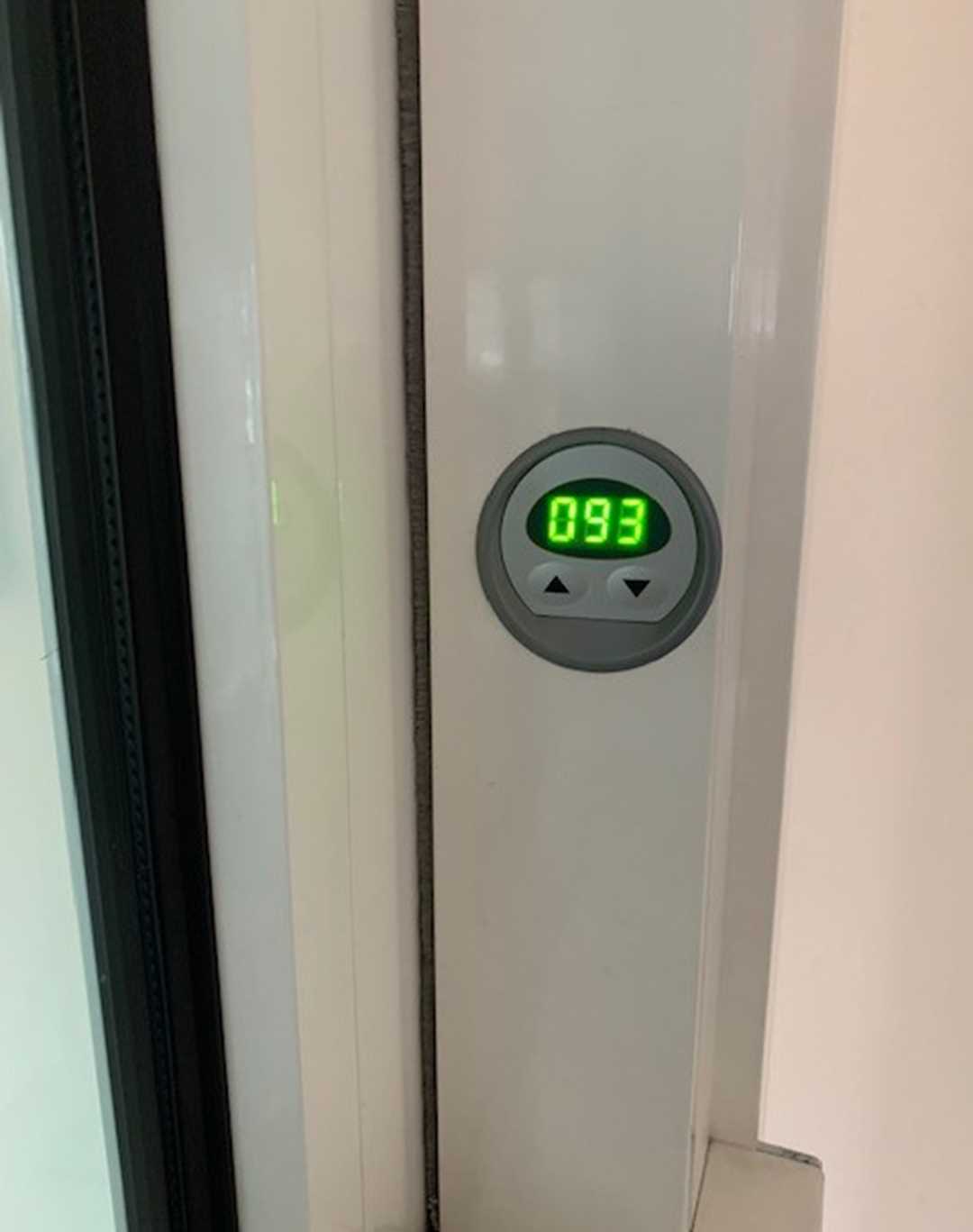

Het raam wordt bediend met een modern bedieningspaneel. Men kan hiermee het raam gedeeltelijk of volledig openen of sluiten.

Er is keuze uit verschillende bedieningspanelen: zowel rond als rechthoekig en de plaatsing ervan is in overleg. Op de foto is de bediening geplaatst in de verticale zijstijl van het raam, maar die kan ook in de horizontale stijl worden geplaatst. Daarnaast bestaat de mogelijkheid om de bediening in een wand of kast te verwerken. Ook is er een koppeling te maken, middels een optionele sensor, om centraal uit te lezen of een raam open of dicht is

Het verticaal schuivende raam kan worden gekoppeld met een airconditioning waarbij de airco uitschakelt wanneer het raam wordt geopend. Daarnaast is er ook een koppeling mogelijk met een alarminstallatie die detecteert dat er aan de buitenzijde aan het raam wordt gerommeld en een signaal afgeeft. En een regensensor zodat een openstaand raam wordt gesloten als het begint te regenen. Een oprolbare hor die met de beweging van het raam meeloopt is optioneel te leveren.

Functionaliteiten

Kleur profielen
Voor de bepaling van de kleur van het raamkader zijn er legio mogelijkheden. U kunt kiezen uit elke standaard RAL kleur of de naturel geanodiseerde uitvoering. Er bestaat zelfs de mogelijkheid om het raam uit te voeren in een twee kleuren (Bi-color); de buitenzijde een andere kleur dan de binnenzijde (optie)

Glas
Het verticaal schuivende raam is uit te voeren met tal van verschillende glasmogelijkheden.
Toepassingen die kunnen worden gebruikt zijn: HR++ , triple glas, ISO614 of gelaagd glas. In het kort: alle gebruikelijke glassoorten in de markt zijn ook mogelijk in deze elektrisch bedienbare zakkende ramen. Heeft u speciale wensen, neem dan contact op met een van onze adviseurs.

Afmeting
Maximale breedte: 4000mm
Maximale hoogte: 2500-3000mm (afhankelijk van breedte- hoogteverhouding)
Heeft u speciale wensen, neem dan contact op met een van onze adviseurs.

Duurzaamheid en isolatie
De gehele raamconstructie is uitgevoerd in hoogwaardige aluminium profielen die zijn voorzien van een isolator die zorgt voor een hoge isolatiewaarde. Ons raam is getest op wind- en waterdichtheid, de resultaten hiervan zijn vastgelegd in een testrapport dat op aanvraag is toe te sturen. Vanzelfsprekend wordt elk raam voor het onze fabriek verlaat uitvoerig getest op de juiste werking.

Opties

Raamprofiel uitgevoerd in twee verschillende kleuren
Een vensterbank over de breedte van het raam. Eventueel bekleed met vinyl of fineer
Een kinderslot zodat kinderen het raam niet kunnen open zetten.
Open/dicht sensor. Kan worden gekoppeld met airco. Raam open: airco slaat af. Of centraal is te zien welke ramen openstaan.
Oprolbaar hor-systeem dat mee omlaag loopt als het raam wordt geopend resp. sluit.

Technische details

Het grote voordeel van aluminium in een schuifraamconstructie als bij bovengenoemd raam is dat het een sterk, corrosiewerend en toch licht en mooi materiaal is. De dichtheid bedraagt 27kN/m³ wat ongeveer overeenkomt met een derde van de dichtheid van staal.

In de aluminium profielen zijn polyamidestrippen aangebracht die voor isolatie zorgen dat wil zeggen dat de koud van buiten niet door het aluminium naar binnen kan doordringen. Ook wordt condensvorming als gevolg van temperatuurverschillen buiten: binnen voorkomen. [extreme situaties buiten beschouwing gelaten]. Het aluminium is temperatuurbestendig tot 250 graden Celsius.

Certificering

De thermische uitzettingscoëfficiënt is a = 20 x 10^-6 m/mK. Onze ramen zijn getest op wind- en waterdichtheid en de resultaten zijn vastgelegd in een testrapport number TC14_125. Windbelasting EN 12207 – Class 3 en Waterdichtheid EN 12208 – Class 8A

Wilt u meer informatie:

Download brochure Elektrisch zakraam

Nieuw type elektrisch verticaal schuivend raam

Naast ons standaard elektrisch verticaal schuivend raam is er in de afgelopen periode een nieuwe variant ontwikkeld. Bij dit type raam zakt het schuivende deel achter de verschansing of borstwering. Op die manier is het elektrisch verticaal schuivende raam in meerdere mogelijkheden toe te passen omdat het nog minder ruimte nodig heeft.

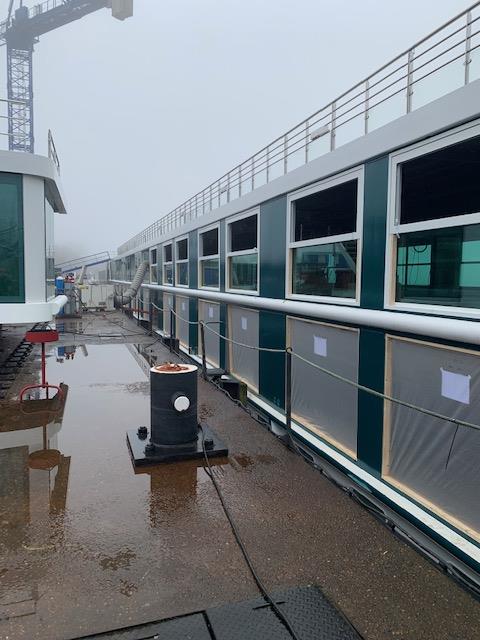

Dit raam is interessant voor tal van toepassingen zoals: partyschepen, rondvaartboten, passagierschepen, winkelpanden en kantoorpanden.

De gebruiksvriendelijkheid en mogelijkheden van dit nieuwe type elektrisch verticaal schuivend raam wijken niet af van het standaard model dat al op vele lokaties inmiddels is geleverd.
